مطالعه موردی پروژه قالب تزریق صادراتی
این مطالعه موردی یک پروژه کامل قالب تزریق صادراتی را برای یک مشتری خارج از کشور، از جمله طراحی، ساخت قالب، آزمایش و تحویل نشان میدهد.
رویه پروژه
پروژه: قالب پلاستیکی
جنس: ABS
نوع قالب: قالب تزریقی
مشتری: اروپا
T1 زمان سرب: 35 روز
از سفارش 26 ژوئن 2016 تا ارسال قالب در 10 سپتامبر 2016
مرحله 1 تأیید سفارش
پس از دریافت سفارش مشتری، ما الزامات محصول، مواد، ساختار قالب و جدول زمانی پروژه را تایید می کنیم.
|
|
|
مرحله 2 تجزیه و تحلیل بخش
تیم مهندسی ما طراحی قطعه را برای قابلیت ساخت، از جمله زوایای پیش نویس، ضخامت دیوار و مسائل احتمالی قالبگیری بررسی میکند.
مرحله 3 گزارش DFM
ما برای شناسایی خطرات احتمالی در طراحی و تولید قالب، DFMEA (تحلیل حالت شکست طراحی و اثرات آن) را انجام می دهیم.
|
|
|
|
|
|
|
|

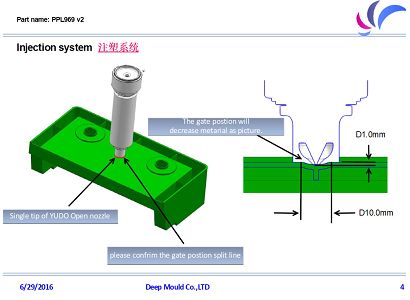

مرحله 4. تجزیه و تحلیل جریان قالب
شبیهسازی جریان قالب برای بهینهسازی موقعیت دروازه، تعادل پر کردن و کاهش عیوب مانند انقباض یا تلههای هوا انجام میشود.
|
|
|
|
|
|
 |
 |
 |
 |

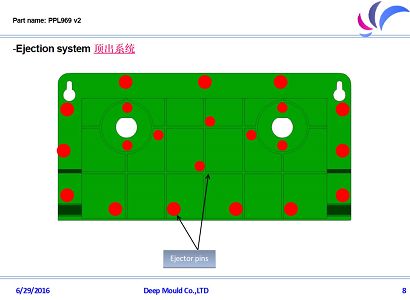

مرحله 5. قالب 3 بعدی / طراحی 2 بعدی
بر اساس نتایج تجزیه و تحلیل، ما طراحی قالب شامل ساختار، سیستم خنک کننده و سیستم تخلیه را کامل می کنیم، سپس نقشه هایی را برای بررسی داخلی ارائه می دهیم.
 |
 |
مرحله 6. آماده سازی فولاد ابزار
ما مشخصات فولاد ابزار را صادر می کنیم و مواد تایید شده را قبل از ماشین کاری آماده می کنیم.
مرحله 7. بررسی داخلی و شروع ماشینکاری
تیم پروژه قبل از شروع ماشینکاری CNC، EDM و آماده سازی پایه قالب، یک جلسه داخلی برای تایید تمام جزئیات برگزار می کند.
مرحله 8. گزارش پیشرفت هفتگی
تیم پروژه قبل از شروع ماشینکاری CNC، EDM و آماده سازی پایه قالب، یک جلسه داخلی برای تایید تمام جزئیات برگزار می کند.
مرحله 9. آزمایش قالب (T1) و بازخورد
قالبگیری آزمایشی انجام میشود، و ما بازخورد دقیقی از جمله پارامترهای قالبگیری، عکسهای نمونه، فیلمها و گزارشهای ابعادی ارائه میکنیم.
 |
 |
 |
Step.10 بهبود یا اصلاح بیشتر
بر اساس نتایج آزمایشی، ما تنظیمات لازم را برای بهبود کیفیت قطعه و عملکرد قالب انجام می دهیم.

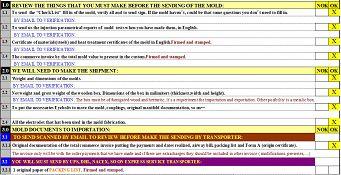

مرحله 11 بررسی نهایی قبل از حمل و نقل
قبل از حمل و نقل، بررسی نهایی از جمله عملکرد قالب، ظاهر و تأیید نمونه انجام می شود.
 |
 |
 |
مرحله 12 صادرات اطلاعات بسته بندی قالب و آماده برای ارسال قالب
قالب ها تمیز می شوند، با درمان ضد زنگ محافظت می شوند و در جعبه های چوبی مناسب برای حمل و نقل صادراتی بسته بندی می شوند.
 |
|
مزیت ما:
- چرخه توسعه سریع قالب
- کنترل کیفیت پایدار
- تجربه با بسته بندی صادراتی
- پشتیبانی از بهینه سازی طراحی
پروژه قالب خود را شروع کنید؟
اگر پروژه مشابهی دارید، نقاشی های خود را برای ما ارسال کنید. تیم ما بر اساس نیاز شما بهترین راه حل را بررسی و ارائه خواهد کرد.
